Il progetto ha avuto inizio con un'attenta analisi della planimetria in formato PDF e della documentazione fotografica fornita dal cliente. Questi materiali sono stati fondamentali per comprendere la disposizione degli ambienti, le proporzioni degli spazi e le caratteristiche principali del punto vendita, permettendo di ricostruire il supermercato in modo fedele alla struttura originale.
Una delle prime fasi del lavoro ha riguardato la definizione della scala di riproduzione, un passaggio fondamentale per ottenere il miglior equilibrio tra livello di dettaglio, dimensioni finali del plastico, tempi di produzione e possibilità tecniche della stampa 3D. La scala è stata quindi scelta valutando contemporaneamente le esigenze estetiche del modello e i limiti produttivi, così da mantenere riconoscibili tutti gli elementi principali senza rendere il plastico eccessivamente ingombrante.
Le dimensioni finali del modello sono state fissate a 50 × 50 cm, includendo non solo l'intera area interna del supermercato, ma anche il parcheggio situato davanti all'ingresso. Sono stati inoltre ricreati gli elementi esterni principali, come le strisce pedonali che collegano il parcheggio all'ingresso principale, permettendo di ottenere una rappresentazione completa dell'intera struttura e non soltanto degli spazi interni.
Questa scelta ha permesso di realizzare un plastico facilmente consultabile, capace di mostrare in modo chiaro sia l'organizzazione degli ambienti interni sia il rapporto tra edificio, accessi e area esterna.

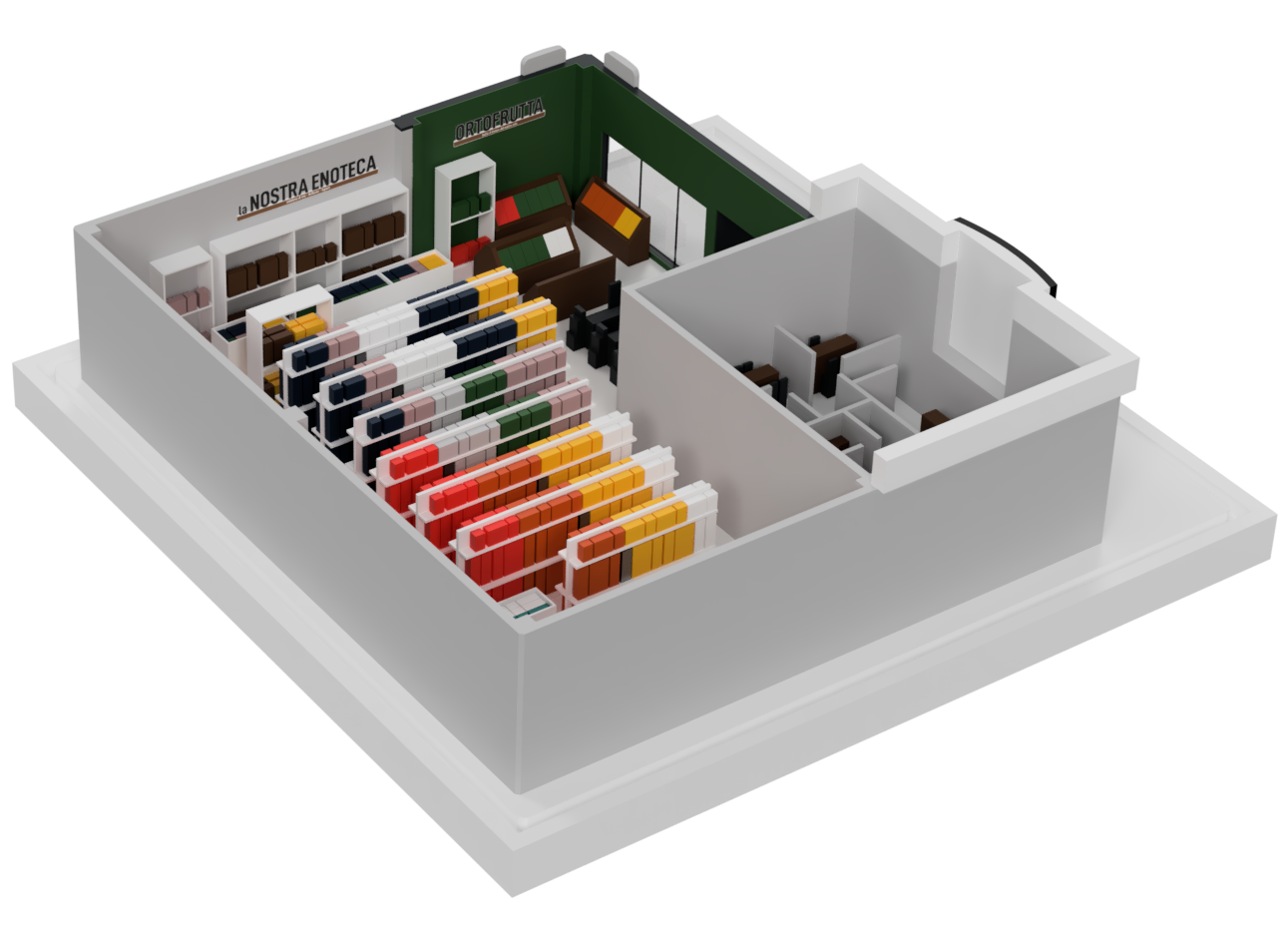

Dopo aver definito la scala di lavoro, è iniziata la fase di modellazione 3D tramite Fusion 360. L'intero supermercato è stato modellato completamente da zero, partendo dalla planimetria e dalle immagini di riferimento fornite dal cliente. Ogni elemento è stato ricostruito considerando la disposizione reale degli spazi e adattandolo alle esigenze della produzione tramite stampa 3D.

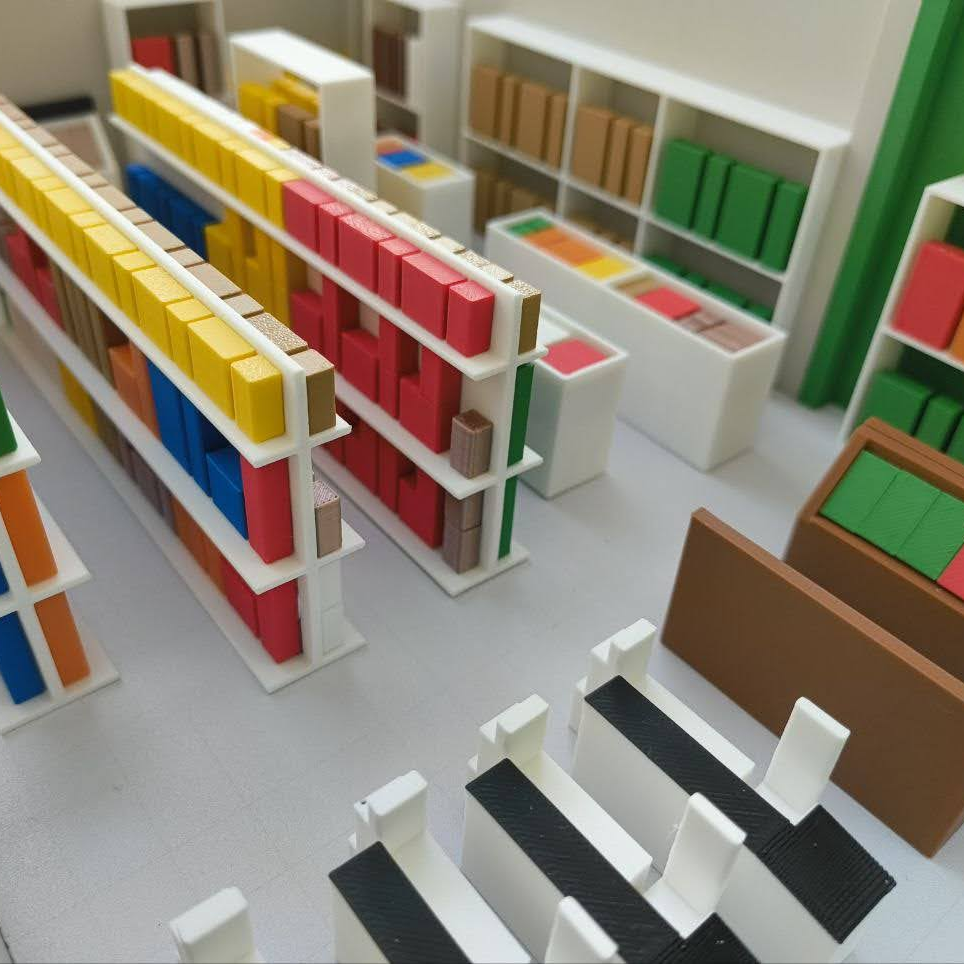

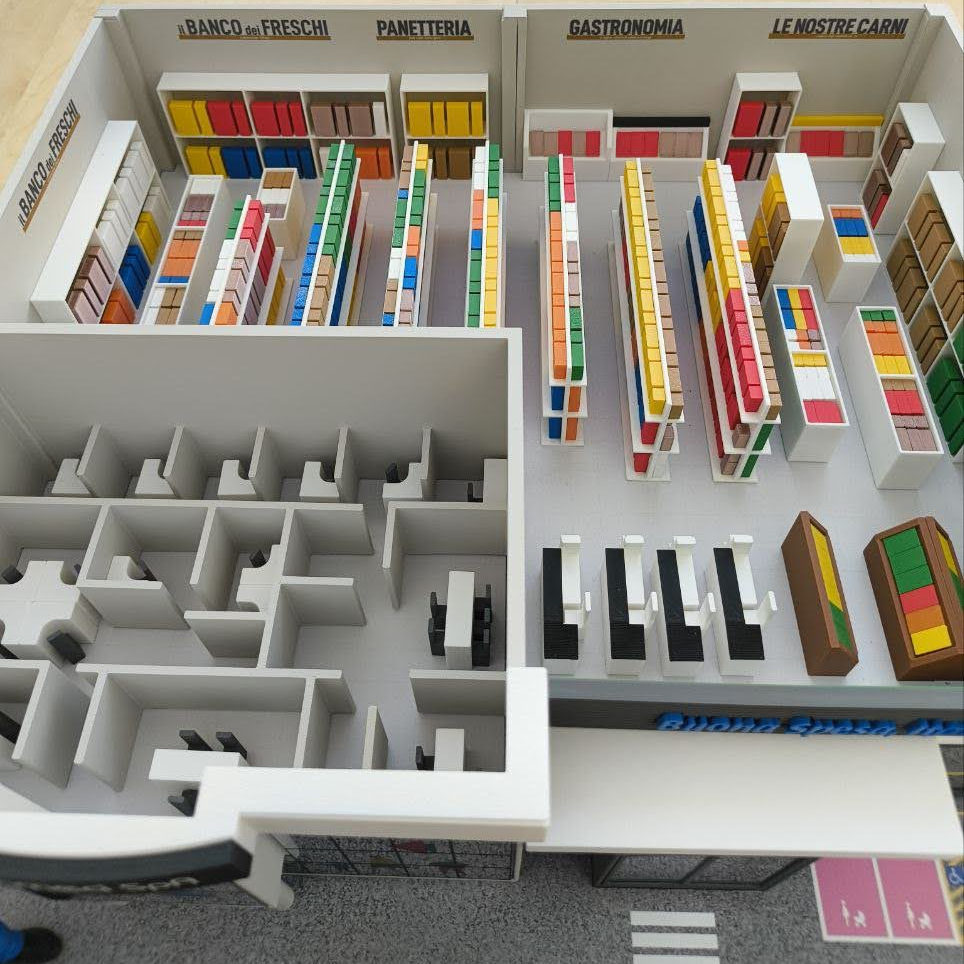

Sono stati realizzati tutti i principali elementi presenti all'interno del punto vendita, tra cui corsie, scaffalature centrali, scaffali a parete, pozzetti refrigerati, casse e le diverse aree dedicate ai reparti. È stata inoltre riprodotta la zona uffici adiacente all'ingresso, completa di scrivanie, sedie e arredi, per rappresentare anche gli ambienti destinati al personale del supermercato.
Per mantenere un corretto rapporto tra dettaglio e dimensione finale, è stato necessario effettuare una semplificazione progettuale di numerosi elementi. Scaffali, prodotti, arredi e piccoli oggetti presenti nel supermercato sono stati adattati alla scala del modello, eliminando dettagli non percepibili o difficili da realizzare tramite stampa 3D, senza compromettere la riconoscibilità dell'insieme.

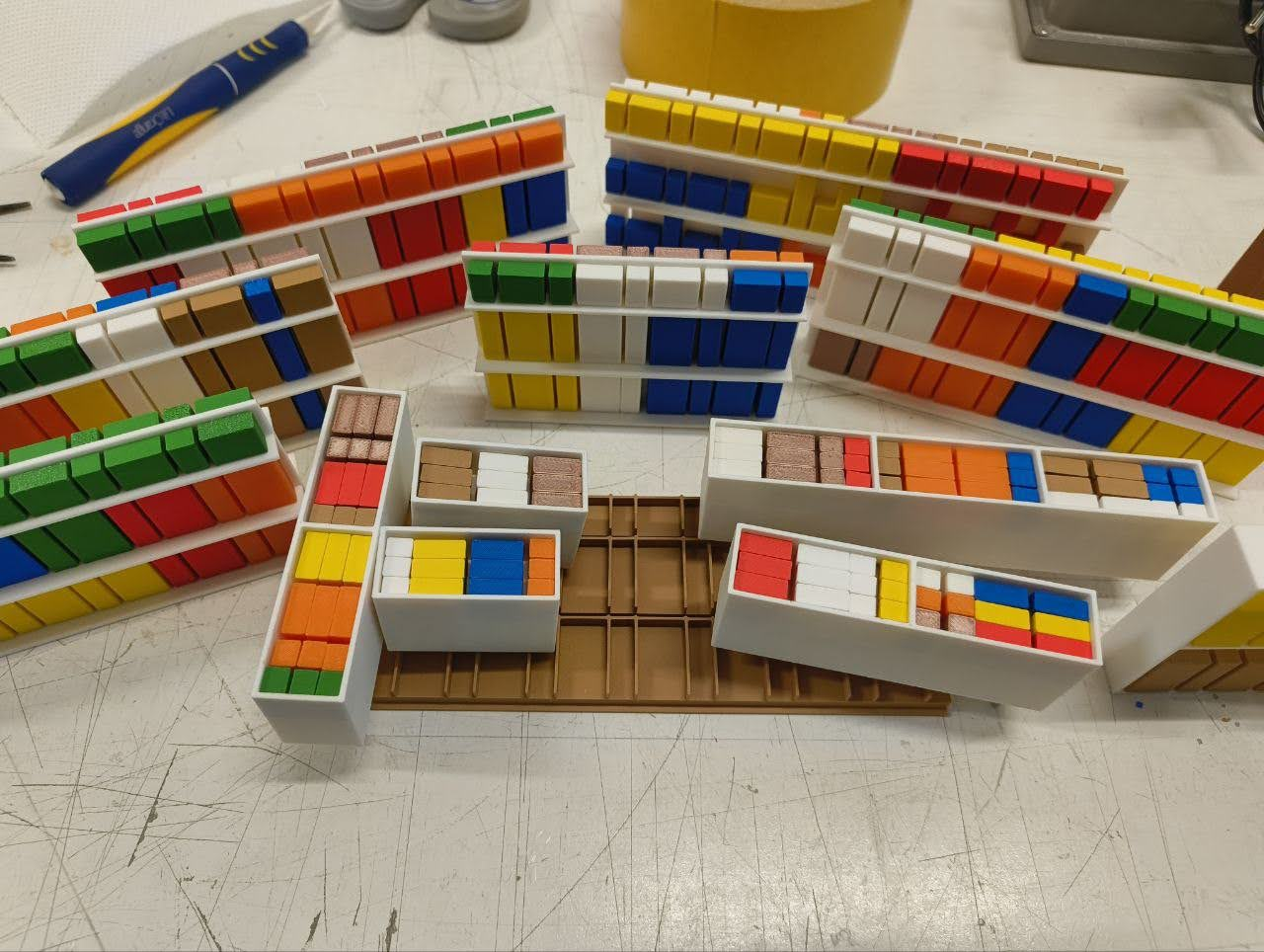

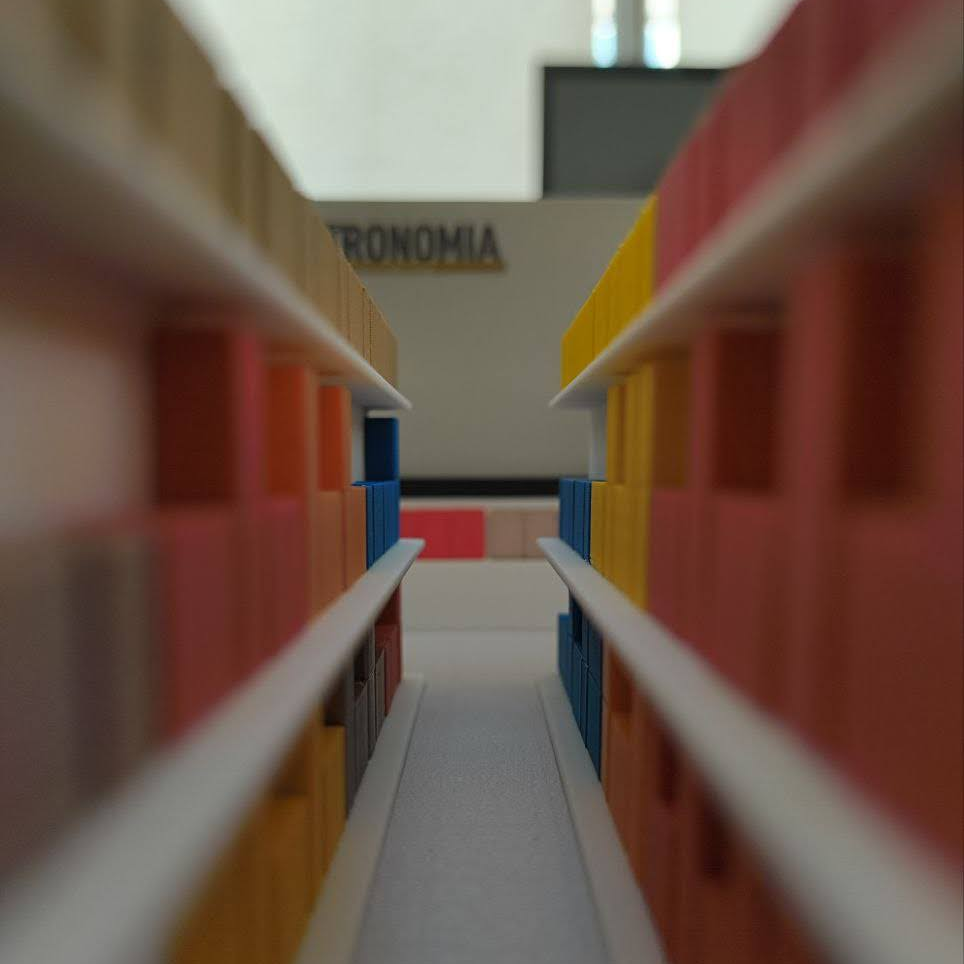

Particolare attenzione è stata dedicata alla realizzazione dei prodotti presenti sugli scaffali. Invece di modellare ogni singolo articolo, sono stati creati componenti ripetibili, suddivisi in quattro dimensioni differenti per simulare diverse tipologie di confezioni. Questi elementi sono stati successivamente duplicati e distribuiti lungo tutte le corsie, creando un effetto realistico e ordinato mantenendo contenuti i tempi di progettazione e produzione.
Durante la modellazione sono stati inoltre progettati incastri e riferimenti di posizionamento per agevolare il montaggio finale. Questa soluzione ha permesso di ottenere un assemblaggio più preciso, riducendo gli errori di allineamento e garantendo maggiore stabilità alla struttura complessiva.

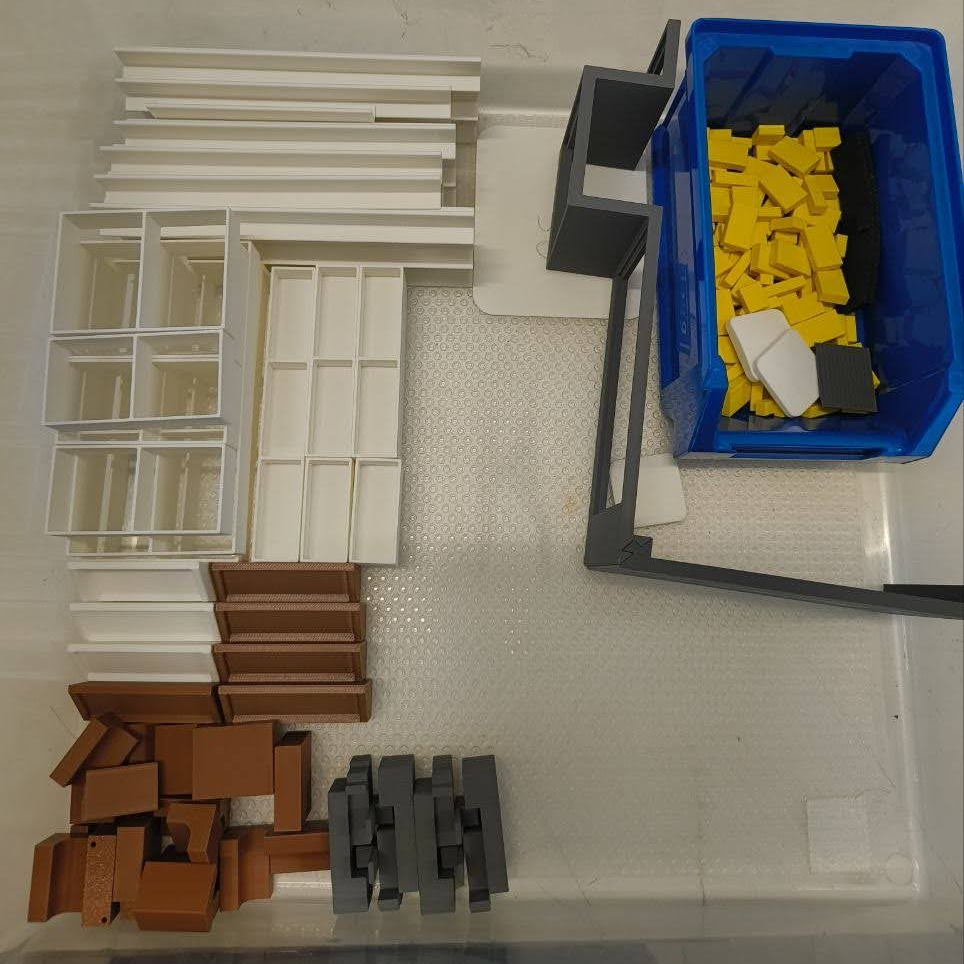

Terminata la fase di modellazione, tutti i componenti sono stati preparati per la produzione tramite stampa 3D in PLA. Ogni parte è stata ottimizzata singolarmente, valutando il miglior orientamento di stampa e la suddivisione dei componenti per ottenere un buon compromesso tra qualità superficiale, precisione dimensionale e tempi di produzione.
Prima della realizzazione definitiva sono state eseguite alcune stampe di prova dedicate agli elementi con incastri, così da verificare il corretto funzionamento degli accoppiamenti progettati e correggere eventuali tolleranze prima della produzione completa.
Per rispettare le tempistiche richieste dal cliente, la produzione è stata organizzata utilizzando cinque stampanti 3D contemporaneamente, permettendo di realizzare le numerose componenti del plastico in parallelo. Il progetto ha richiesto complessivamente circa 200 ore di stampa 3D, completate in un periodo di circa una settimana grazie alla gestione coordinata delle diverse macchine.

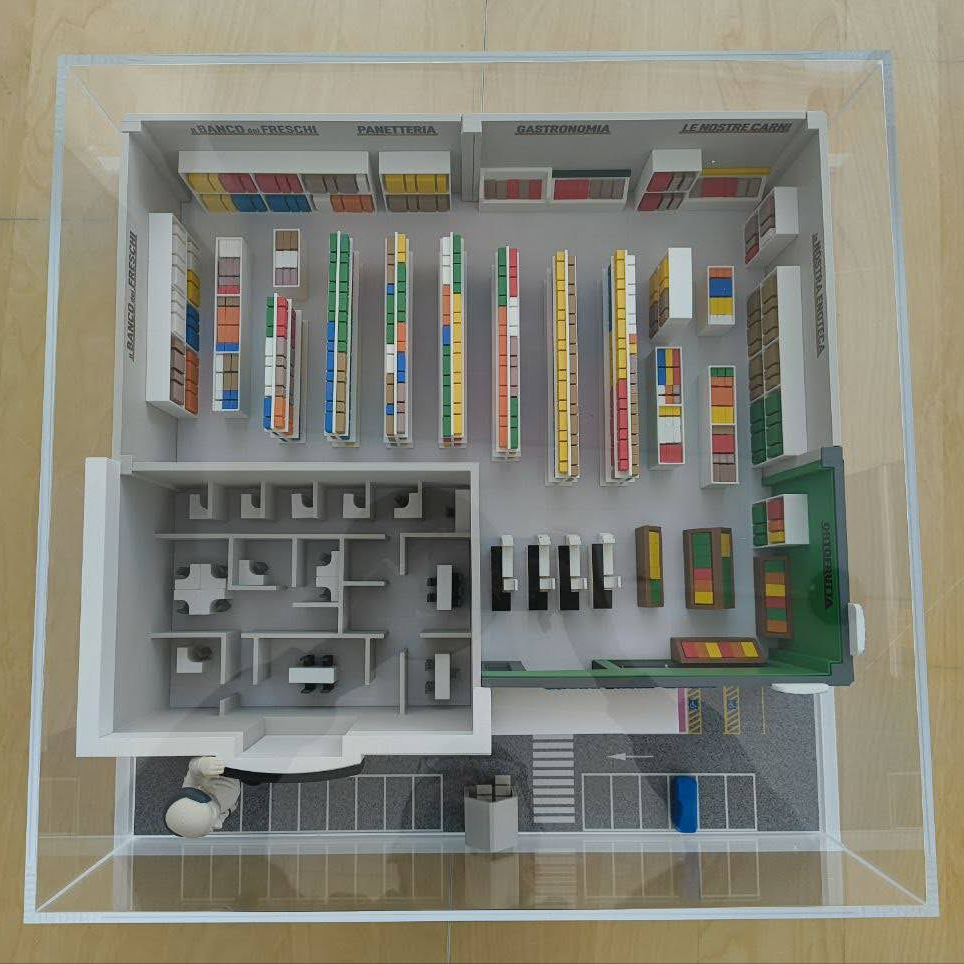

Una scelta progettuale importante è stata quella di realizzare il plastico senza copertura superiore, mantenendo quindi il modello aperto. Questa soluzione ha permesso una visualizzazione diretta degli ambienti interni, rendendo immediatamente visibili corsie, reparti, scaffalature e tutti gli elementi che caratterizzano l'organizzazione del supermercato.
Dopo la conclusione della stampa, tutti i componenti sono stati sottoposti alla fase di assemblaggio finale. Le varie sezioni del plastico sono state unite seguendo i riferimenti progettati in fase di modellazione, utilizzando una combinazione di incollaggio e perni di centraggio per garantire stabilità, precisione e una maggiore resistenza della struttura.
Durante il montaggio è stata verificata la corretta disposizione di ogni elemento rispetto alla planimetria originale, controllando il posizionamento di scaffali, corsie, casse, reparti e zona uffici. Grazie agli incastri precedentemente progettati è stato possibile ottenere un assemblaggio ordinato e preciso, mantenendo fedele la distribuzione degli spazi del supermercato reale.

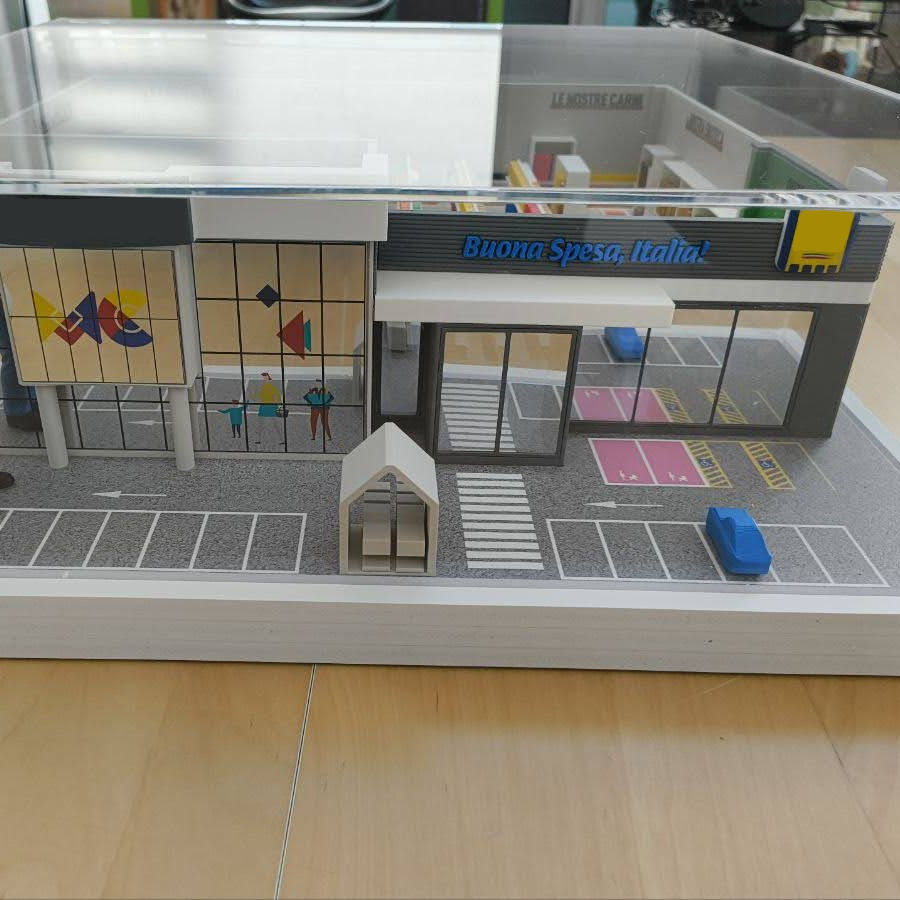

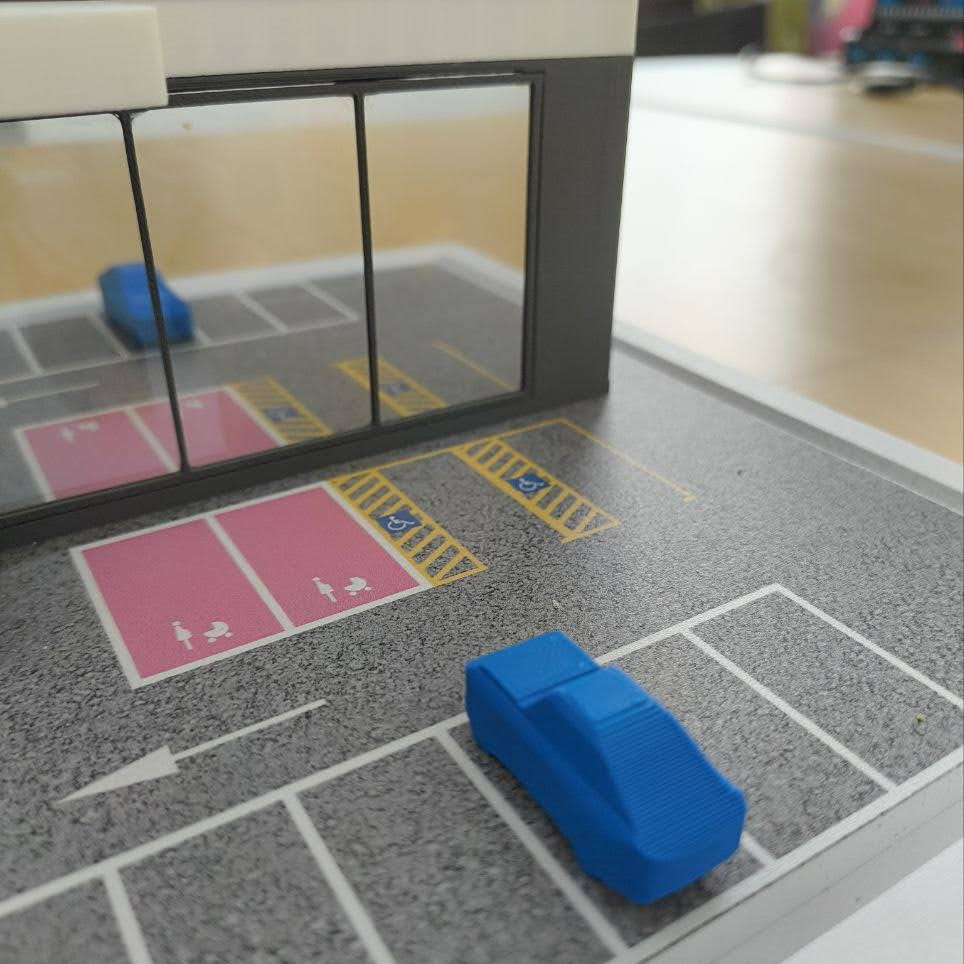

Anche l'area esterna è stata integrata direttamente nel modello, includendo il parcheggio frontale, i percorsi di accesso e le strisce pedonali verso l'ingresso, elementi che contribuiscono a completare la rappresentazione dell'intera struttura.
Per mantenere il carattere tecnico e rappresentativo del plastico, non è stata applicata alcuna verniciatura: i componenti sono stati lasciati nel loro colore naturale del PLA, creando un risultato pulito, uniforme e facilmente leggibile. Il modello finale rappresenta quindi una riproduzione dettagliata e funzionale del supermercato, realizzata attraverso un processo completo che comprende analisi progettuale, modellazione CAD, produzione additiva e assemblaggio manuale.
